Installation électrique : le guide pour comprendre ce qui se passe derrière vos prises de courant

Pour de nombreux propriétaires, surtout ceux dont la maison a quelques décennies au compteur, le panneau électrique au sous-sol est une zone d’ombre. C’est une boîte métallique grise, souvent accompagnée d’un léger bourdonnement, qu’on préfère ne pas toucher. On sait qu’elle est essentielle, mais on ignore tout de son fonctionnement, de sa capacité et, surtout, de son niveau de sécurité. Cette appréhension est normale, mais elle peut vous laisser démuni lorsque vient le temps de discuter avec un électricien ou simplement d’évaluer si votre installation est un véritable cocon protecteur pour votre famille.

L’approche habituelle consiste à dire « n’y touchez pas, appelez un pro ». Si ce conseil est fondamental pour les travaux, il ne doit pas vous empêcher de comprendre. L’objectif de ce guide n’est pas de faire de vous un électricien, mais un propriétaire éclairé. Et si la véritable clé de la sécurité n’était pas seulement de déléguer, mais de posséder les connaissances pour un dialogue intelligent avec les experts ? Si vous pouviez regarder votre panneau non plus avec peur, mais avec discernement, capable d’identifier les composants clés, de reconnaître les signes avant-coureurs d’un problème et de comprendre pourquoi certaines améliorations sont cruciales.

Cet article est conçu comme un cours de littératie électrique. Nous allons décoder ensemble votre installation, des disjoncteurs aux prises spéciales, pour vous donner l’autonomie et la confiance nécessaires. Nous explorerons les signaux d’alarme à ne jamais ignorer, les exigences du Code pour les appareils modernes, et le cadre légal québécois qui définit clairement les rôles de chacun. Préparez-vous à transformer cette boîte mystérieuse en un allié familier pour la sécurité de votre maison.

Pour ceux qui souhaitent une vue d’ensemble en format vidéo, cette présentation visuelle offre un excellent complément aux explications détaillées que vous trouverez ci-dessous.

Afin de vous guider à travers les différents aspects de votre installation électrique, nous avons structuré ce guide en plusieurs sections claires. Chaque partie aborde un élément clé, de la lecture de votre panneau à l’établissement d’un plan d’action sécuritaire.

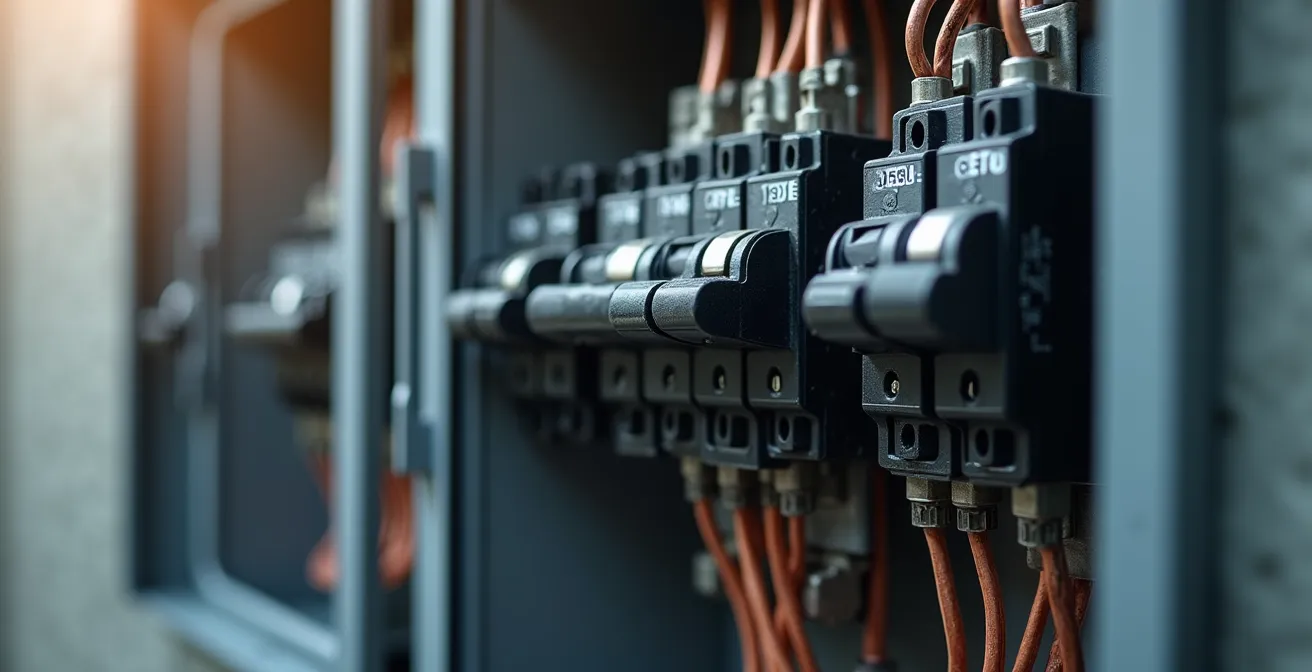

Comment lire votre panneau électrique sans être un expert

Votre panneau électrique est le centre névralgique de votre maison. Le comprendre, c’est un peu comme apprendre à lire le tableau de bord de votre voiture. La première information cruciale est l’ampérage total de votre service, qui est la « force » du courant disponible pour toute la maison. Vous trouverez cette information sur le disjoncteur principal, généralement situé en haut du panneau. Il indiquera 60A, 100A, 200A ou plus. Selon les normes actuelles du Code de l’électricité, une résidence devrait disposer d’un service de 100 ampères minimum exigible pour répondre aux besoins modernes.

En dessous du disjoncteur principal se trouvent les disjoncteurs secondaires, chacun protégeant un circuit spécifique (les lumières de la cuisine, les prises de la chambre, etc.). Chaque disjoncteur a un calibre, typiquement 15A ou 20A. Un disjoncteur de 15A est généralement pour l’éclairage et les prises standard, tandis qu’un 20A est requis pour des zones comme la cuisine ou la salle de bain où les appareils sont plus gourmands. Idéalement, une étiquette à côté de chaque disjoncteur devrait vous indiquer précisément ce qu’il contrôle. Si ce n’est pas le cas, c’est un excellent premier projet à faire avec votre électricien : identifier et étiqueter chaque circuit pour savoir exactement quoi éteindre en cas de besoin.

Cette simple lecture vous donne déjà trois informations vitales : la capacité totale de votre installation, la capacité de chaque circuit individuel et la répartition de l’électricité dans votre demeure. C’est la base pour évaluer si votre système est adapté à votre style de vie et à vos appareils.

Les 7 signaux d’alarme que votre installation électrique vous envoie

Une installation électrique défaillante communique souvent bien avant la panne majeure. Apprendre à reconnaître ces signaux est une compétence essentielle pour tout propriétaire. Ignorer ces avertissements peut avoir de graves conséquences, sachant que près d’un incendie domestique sur 3 est d’origine électrique. Ces feux sont souvent le résultat de surchauffes de composants qui enflamment les matériaux environnants.

Voici les sept signaux d’alarme qui doivent vous inciter à contacter un maître électricien sans tarder :

• Lumières vacillantes ou clignotantes : Surtout lorsque de gros appareils démarrent (comme le climatiseur), cela peut indiquer un circuit surchargé ou des connexions lâches.
• Disjoncteurs qui sautent fréquemment : C’est le symptôme le plus courant d’un circuit qui ne supporte plus la demande. C’est une protection qui fonctionne, mais elle signale un problème de fond.
• Prises ou interrupteurs chauds ou décolorés : Une prise ne devrait jamais être chaude au toucher. C’est un signe de câblage défectueux et d’un risque d’incendie imminent.
• Odeur de brûlé : Si vous sentez une odeur âcre de plastique ou de fil brûlé près d’une prise ou du panneau, coupez immédiatement le disjoncteur principal (si vous pouvez le faire en toute sécurité) et appelez un professionnel.
• Bruits de bourdonnement ou de grésillement : Votre panneau ou vos prises doivent être silencieux. Des bruits inhabituels indiquent souvent des connexions lâches ou une surchauffe.
• Étincelles visibles : De petites étincelles lorsque vous branchez un appareil peuvent survenir, mais des étincelles vives et persistantes sont un danger majeur.
• Chocs électriques légers : Même une petite décharge en touchant un appareil ou un interrupteur est le signe d’un défaut de mise à la terre. C’est un avertissement à ne jamais prendre à la légère.

Chacun de ces signes est un appel à l’action. Il ne s’agit pas de « voir si ça passe », mais de prendre les devants pour protéger votre propriété et votre famille.

La prise DDFT : ce petit bouton qui peut vous sauver la vie dans la cuisine et la salle de bain

Parmi les éléments de sécurité de votre installation, la prise DDFT (Disjoncteur Différentiel de Fuite à la Terre) est l’une des plus importantes. Vous la reconnaîtrez facilement : c’est cette prise avec deux petits boutons au milieu, « Test » et « Reset ». Son rôle est simple mais vital : elle surveille en permanence le flux de courant. Si elle détecte la moindre fuite, même infime (par exemple, si un sèche-cheveux tombe dans l’eau), elle coupe l’alimentation en une fraction de seconde, bien avant que le choc électrique ne devienne dangereux.

Le Code de l’électricité du Québec exige l’installation de prises DDFT dans tous les endroits où l’eau et l’électricité peuvent se rencontrer. Cela inclut toutes les prises situées à moins de 1,5 mètre d’un évier, d’une baignoire ou d’une douche. Les cuisines, les salles de bain, les garages et les prises extérieures sont donc les premiers endroits à vérifier. Si vos prises dans ces zones n’ont pas ces fameux boutons, votre installation n’est probablement pas aux normes actuelles et présente un risque.

La bonne nouvelle, c’est que la vérification de leur bon fonctionnement est à la portée de tous et devrait faire partie de votre routine mensuelle. C’est une petite habitude qui peut faire une grande différence pour la sécurité de votre foyer.

Votre maison a-t-elle assez de « jus » ? Évaluer si votre entrée électrique est suffisante

Avoir suffisamment de « jus » (d’ampérage) n’est plus un luxe mais une nécessité. Les maisons modernes sont de plus en plus gourmandes en énergie. Pensez-y : thermopompe, borne de recharge pour véhicule électrique, électroménagers intelligents, systèmes de divertissement… la demande énergétique a explosé. Or, de nombreuses maisons plus anciennes, notamment à Montréal, sont encore équipées d’une entrée de 100A, voire 60A, ce qui est souvent insuffisant pour les besoins d’aujourd’hui.

Les maisons modernes nécessitent plus d’énergie que jamais. Entre la climatisation, les appareils intelligents, les bornes de recharge pour véhicules électriques et les électroménagers à haute performance, votre panneau électrique pourrait être surchargé.

– E3 Électricité, Guide Panneau électrique 100A vs 200A

Une entrée électrique sous-dimensionnée est non seulement inconfortable (disjoncteurs qui sautent, lumières qui vacillent), mais elle peut aussi être dangereuse, car elle force les composants à travailler au-delà de leur capacité, créant un risque de surchauffe. L’ajout de nouveaux appareils énergivores, comme une thermopompe ou une borne de recharge, sur un panneau de 100A est souvent la goutte qui fait déborder le vase. Aujourd’hui, une entrée de 200A est devenue la norme recommandée pour la plupart des maisons unifamiliales, offrant la capacité nécessaire pour aujourd’hui et la flexibilité pour les besoins de demain.

Le tableau ci-dessous résume bien les différentes capacités et leurs usages recommandés. C’est un excellent outil pour situer votre propre installation et anticiper vos besoins futurs, notamment si vous prévoyez des rénovations ou l’achat d’équipements majeurs.

Pourquoi votre frigo a besoin de sa propre autoroute électrique

Imaginez que le circuit électrique de votre cuisine soit une petite route de campagne. Si le grille-pain, la cafetière, le micro-ondes et le réfrigérateur l’empruntent tous en même temps, vous créez un embouteillage. Le disjoncteur saute. C’est pourquoi certains appareils, les plus « gros » et les plus essentiels, ont besoin de leur propre voie rapide : un circuit dédié. Ce circuit ne dessert que cet appareil, garantissant qu’il reçoit toute l’énergie dont il a besoin sans interférer avec le reste de la maison et sans risque de surcharge.

Le réfrigérateur est l’exemple parfait. Bien qu’il ne consomme pas énormément en continu, son compresseur provoque un pic de demande à chaque démarrage. Si ce pic survient alors que vous utilisez le micro-ondes sur le même circuit, la surcharge est quasi inévitable. Un circuit dédié pour le frigo assure qu’il ne s’arrêtera jamais inopinément, vous évitant de perdre des centaines de dollars de nourriture. C’est une règle de base en électricité moderne pour la fiabilité et la sécurité.

Le frigo n’est pas le seul à mériter ce traitement VIP. D’autres appareils à forte consommation ou à moteur puissant nécessitent leur propre « autoroute » pour fonctionner de manière optimale et sécuritaire. En voici une liste non exhaustive :

• Réfrigérateur et congélateur
• Lave-vaisselle
• Four et cuisinière électriques
• Lave-linge et sèche-linge
• Chauffe-eau électrique
• Climatiseur central ou thermopompe
• Borne de recharge pour véhicule électrique

Quels travaux électriques avez-vous le droit de faire vous-même au Québec ?

C’est une question que de nombreux bricoleurs se posent, et la réponse au Québec est extrêmement claire et restrictive. La loi est conçue pour protéger le public contre les dangers d’une installation non conforme. Le principe de base est simple : seul un maître électricien, membre de la Corporation des maîtres électriciens du Québec (CMEQ), a le droit de réaliser des travaux d’électricité.

En vertu de la Loi sur les maîtres électriciens et la Loi du bâtiment du Québec, seuls les maîtres électriciens peuvent exécuter ou faire exécuter les travaux d’électricité.

– Corporation des maîtres électriciens du Québec (CMEQ), Avis légal – Licence obligatoire

Cela signifie que l’installation d’une nouvelle prise, le remplacement d’un luminaire (pas juste l’ampoule), ou même le changement d’un disjoncteur sont des actes qui vous sont légalement interdits. Tenter de le faire vous-même vous expose non seulement à des risques de sécurité majeurs (électrocution, incendie), mais aussi à des conséquences légales et financières. En cas de sinistre, votre assureur pourrait refuser de vous couvrir si l’origine du problème est un travail non conforme. De plus, la loi prévoit une sanction sévère en cas de non-conformité à la loi, avec des amendes pouvant être très élevées.

Alors, que pouvez-vous faire ? La liste est très courte. Selon la Régie du bâtiment du Québec (RBQ), les travaux que vous pouvez exécuter vous-même se limitent à des actions qui n’impliquent aucune manipulation de fils électriques :

• Remplacer une ampoule.
• Changer la plaque de plastique qui recouvre une prise ou un interrupteur.
• Réenclencher un disjoncteur qui a sauté.
• Remplacer un fusible (pour les très vieux panneaux à fusibles).

Pour tout le reste, sans exception, le réflexe doit être le même : contacter un entrepreneur électricien détenant une licence valide de la CMEQ.

Le DDFT : l’ange gardien qui vous protège de l’électrisation

Nous avons déjà parlé de la prise DDFT, mais il est important de comprendre la technologie qui se cache derrière, car elle existe aussi sous une autre forme : le disjoncteur DDFT. Installé directement dans votre panneau, il protège l’ensemble d’un circuit. Le principe reste le même : il agit comme un ange gardien qui détecte les fuites de courant vers la terre et coupe l’alimentation pour prévenir les chocs électriques. C’est une protection pour les personnes.

Il ne faut pas le confondre avec son cousin, le disjoncteur anti-arc (AFCI). Celui-ci a une mission différente mais complémentaire : il détecte les micro-arcs électriques dangereux dans le câblage, souvent causés par des fils endommagés ou des connexions desserrées. Ces arcs sont une cause majeure d’incendies d’origine électrique. Le disjoncteur anti-arc est donc une protection pour le bâtiment. Depuis les récentes mises à jour du Code de construction du Québec, la conformité obligatoire selon le Code de construction du Québec exige une protection anti-arc sur la quasi-totalité des circuits alimentant des prises de 120V dans les logements.

Aujourd’hui, il existe même des disjoncteurs « duo » qui combinent les deux protections, DDFT et anti-arc, offrant le plus haut niveau de sécurité possible. Si votre panneau est ancien, il est fort probable qu’il ne soit équipé ni de l’un ni de l’autre. La mise à niveau de vos disjoncteurs pour intégrer ces technologies est l’une des améliorations les plus significatives que vous puissiez faire pour la sécurité de votre famille. C’est un sujet essentiel à aborder lors de votre prochaine discussion avec un maître électricien.

Électricité : le plan d’action pour une sécurité maximale de votre famille à la maison

Comprendre votre installation est la première étape. Agir pour la sécuriser est la suivante. Mettre votre système électrique aux normes n’est pas seulement une question de confort, mais une démarche essentielle pour la sécurité de votre famille et la protection de votre investissement. Une installation non conforme peut même avoir des répercussions sur votre assurance habitation. En cas d’incendie, un assureur peut exiger une attestation de conformité électrique pour valider une réclamation.

La mise en conformité peut sembler une montagne, mais elle peut être abordée de manière structurée. Des programmes d’aide financière comme Rénoclimat peuvent même vous soutenir dans vos démarches si vos travaux s’inscrivent dans une amélioration de l’efficacité énergétique. La clé est de suivre un plan d’action logique, en collaboration avec des professionnels qualifiés.

Voici les étapes recommandées pour passer de l’évaluation à l’action et garantir une sécurité maximale :

1. Inspection professionnelle : Mandatez un maître électricien pour une inspection complète de votre installation. C’est le seul moyen d’avoir un diagnostic fiable et un rapport détaillé des non-conformités.
2. Priorisation des risques : Avec l’aide du rapport, identifiez les travaux urgents (ex: panneau surchargé, absence de DDFT dans la salle de bain) et ceux qui peuvent être planifiés à moyen terme.
3. Demande de soumissions : Contactez au moins deux ou trois maîtres électriciens pour obtenir des soumissions détaillées basées sur le rapport d’inspection. Comparez les propositions, pas seulement le prix.
4. Vérification des aides financières : Renseignez-vous sur les programmes comme Rénoclimat ou LogisVert d’Hydro-Québec pour voir si vos travaux sont admissibles à une subvention.
5. Planification des travaux : Une fois l’entrepreneur choisi, planifiez les rénovations. C’est le moment idéal pour penser au futur : avez-vous besoin de prises supplémentaires ? Prévoyez-vous une borne de recharge ?
6. Obtention des permis : L’entrepreneur se chargera généralement d’obtenir les permis nécessaires auprès de votre municipalité.
7. Exécution et certification : Faites réaliser les travaux, puis exigez toujours une attestation de conformité à la fin du projet. C’est votre preuve que tout a été fait selon les règles de l’art.

Cette approche méthodique transforme un projet intimidant en une série d’étapes gérables, avec à la clé la tranquillité d’esprit.

L’étape finale et la plus importante est de passer de la connaissance à l’action. Contactez dès aujourd’hui un maître électricien certifié pour planifier une inspection de sécurité de votre domicile.
